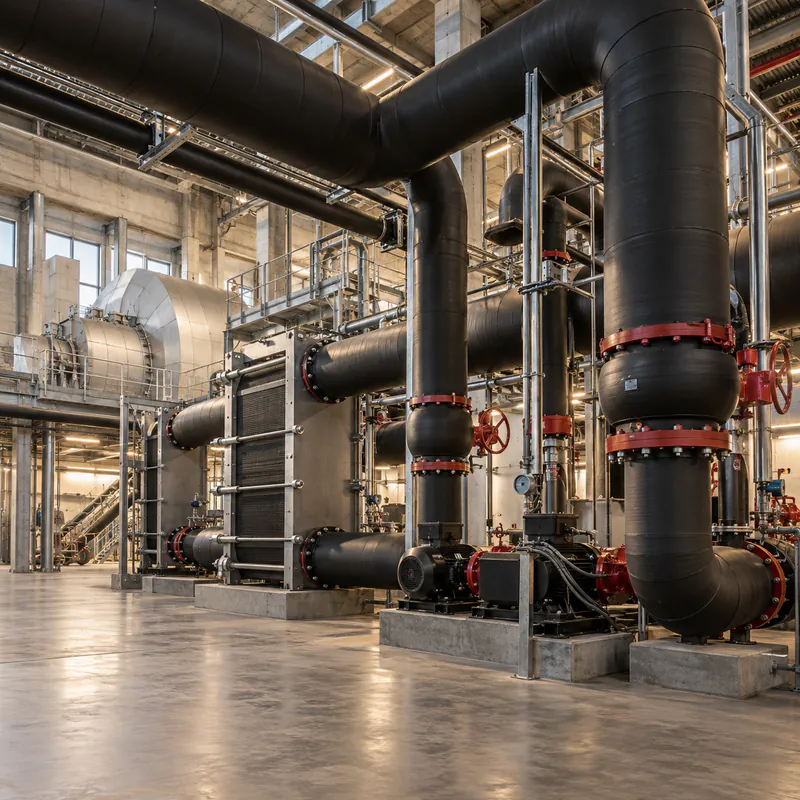

Теплоизоляция систем отопления на объектах энергетики
РУ-ФЛЕКС помогает ограничивать тепловые потери трубопроводов и температуру наружной поверхности изоляционной конструкции на отопительных контурах энергетических объектов. Выбор решения для каждого отдельного участка основан на температуре теплоносителя, диаметре труб, режиме работы, расположении оборудования, условиях окружающей среды и расчётной норме теплового потока, установленной действующей проектной документацией.
- Расчёт толщины
- Технические документы
- BIM-модели
Задача и решение
Задача
Минимизировать тепловые потери в окружающую среду.
Решение РУ-ФЛЕКС
Расчет толщины изоляции по нормированной плотности теплового потока.
Задача
Защитить от ожогов.
Расчет толщины изоляции по нормированной плотности теплового потока.
Исходные данные
- Теплоноситель: вода
- tm = 95/70 ˚С – температура теплоносителя в трубопроводах системы;
- tо = 25 ˚С – температура в помещении торгового центра.
Согласно СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов» пункт 6.12: допускается принимать ближайшую более низкую толщину теплоизоляционного слоя в случаях расчета по температуре на поверхности изоляции и нормам плотности теплового потока, если разница между расчетной и номенклатурной толщиной не превышает 3 мм.
| Диаметр стального трубопровода, мм | Режим работы (круглосуточно или отопительный период) | Расчетная толщина изоляции РУ-ФЛЕКС СТ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ, мм |
|---|---|---|---|
| 89 |
> 5000 часов (209 суток и более) |
40,55/32,92 | Т40/Т32 |
|
≤ 5000 часов (208 суток и менее) |
33,22/27,94 | Т32/Т25 |
| Диаметр стального трубопровода, мм | Режим работы (круглосуточно или отопительный период) | Расчетная толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм |
|---|---|---|---|
| 89 |
> 5000 часов (209 суток и более) |
38,63/31,05 | Т40/Т32 |
|
≤ 5000 часов (208 суток и менее) |
31,29/26,06 | Т32/Т25 |
Т-обозначение трубчатого материала.
Расчет толщины тепловой изоляции по заданной температуре на поверхности изоляции.
Исходные данные
- Теплоноситель: вода
- tm = 95/70 ˚С – температура теплоносителя в трубопроводах системы;
- tо = 25 ˚С – температура в помещении торгового центра.
Согласно СП 61.13330.2012 пункт 6.7.1.: для изолируемых поверхностей, расположенных в рабочей или обслуживаемой зонах помещений и содержащих вещества с температурой 150˚ С и ниже, температуру на поверхности тепловой изоляции следует принимать не более 40 ˚С.
| Диаметр стального трубопровода, мм | Температура на поверхности изоляции, не более ˚С | Расчетная толщина изоляции РУ-ФЛЕКС СТ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ, мм |
|---|---|---|---|
| 89 | 40 | 11,47/6,36 | Т13/Т9 |
| Диаметр стального трубопровода, мм | Температура на поверхности изоляции, не более ˚С | Расчетная толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм |
|---|---|---|---|
| 89 | 40 | 16,51/9,28 | Т19/ Т13 |
Какие задачи решает РУ-ФЛЕКС
Предотвращение конденсата
Закрытая пористая структура материала исключает проникновение пара и влаги к холодным стенкам труб.
Снижение теплопотерь
Низкий коэффициент теплопроводности гарантирует высокий КПД систем отопления.
Защита от коррозии под изоляцией
Отсутствие влаги на поверхности металла исключает образование очагов коррозии.
Поддержание температуры носителя
Стабильное сохранение температуры транспортируемого вещества на протяжении всего контура.
Безопасная температура поверхности
Снижение температуры на внешнем слое изоляции трубопровода до регламентированных СНиП значений.
Снижение шума и защита
Звукоизоляционные свойства гасят высокочастотные вибрации и гул от движения жидкостей и газов.
Почему проектировщики и заказчики
выбирают РУ-ФЛЕКС
Рекомендуемые материалы РУ-ФЛЕКС
Связаться с нами
Оставьте контактные данные — менеджер свяжется с вами в течение часа.
Вопрос-ответ
Как режим работы влияет на расчёт отопительной изоляции энергообъекта?
Продолжительность и периодичность работы входят в исходные данные для нормирования теплового потока. Для постоянно и периодически работающих участков расчётные условия могут отличаться.
Нужно ли пересчитывать толщину при изменении температуры теплоносителя?
Да. Если проектная температура изменилась, прежний результат нельзя считать подтверждённым. Расчёт повторяют и проверяют допустимость материала в новом рабочем диапазоне.
Как выполнить теплоизоляцию фланцевого соединения?
Фланец оформляют как отдельный обслуживаемый узел по рабочей документации. Должен сохраняться доступ для разборки, а примыкания к прямым участкам выполняют без открытых зазоров.
Что важнее при выборе покрытия: температура или механическая защита?
Учитывают оба условия. Сначала подтверждают температурную совместимость всей конструкции, затем выбирают покрытие по месту установки и ожидаемым воздействиям.
Можно ли рассчитывать количество материала только по длине труб?
Нет. В спецификации учитывают диаметры и толщины, отводы, тройники, арматуру, опоры, отходы раскроя, покрытие и монтажные аксессуары. Расчёт количества выполняют по детализации проекта.
Подбор и применение теплоизоляции РУ-ФЛЕКС
Изоляция отопительных трубопроводов энергетического объекта снижает нежелательную теплоотдачу в технических помещениях и зонах обслуживания. Для разных диаметров, температур теплоносителя и продолжительности работы требуются соответствующие расчётные толщины. Решение для прямой трубы нельзя без проверки переносить на оборудование и арматуру другой геометрии.
В этом направлении представлены РУ-ФЛЕКС СТ и СТ ПРОМ АЛЮ. Базовую изоляцию выбирают по рабочей температуре и назначению, защитное исполнение — по условиям размещения и возможным внешним воздействиям. При этом допустимые температуры изделия с покрытием проверяют отдельно по его документации. Для расчёта задают температуру теплоносителя и воздуха, наружный диаметр трубы, режим эксплуатации и требуемый тепловой поток либо температуру поверхности.
После расчёта подбирают номенклатурную толщину и комплектуют изоляцию монтажными аксессуарами. Отводы, фланцы, тройники и опоры выполняют по предусмотренным проектом решениям. Материал устанавливают без щелей и избыточного натяжения, соединения герметично склеивают. Работы проводят на отключённой системе, используя чистые сухие поверхности. Температурные условия нанесения клея и время до запуска принимают по инструкции к выбранному материалу и клею.
