Теплоизоляция систем вентиляции на объектах коммерческой недвижимости

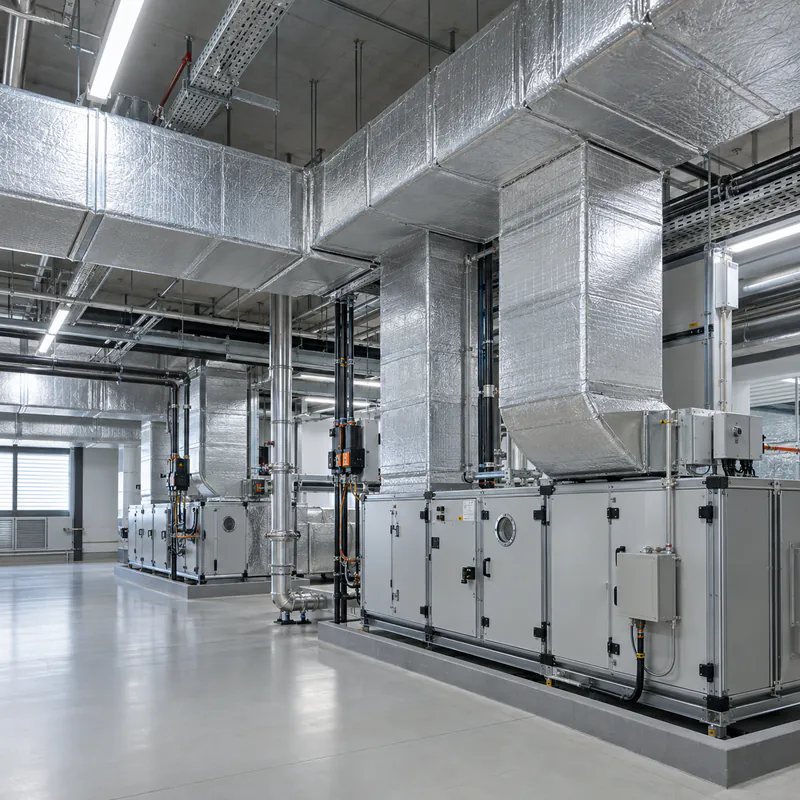

РУ-ФЛЕКС для вентиляции и кондиционирования коммерческих объектов применяют на воздуховодах и трубопроводах холодоснабжения. Правильно рассчитанный и герметичный изоляционный слой помогает ограничивать нежелательный теплообмен и предотвращать конденсацию, а материал и покрытие выбирают по размерам коммуникаций, параметрам помещений, графику работы оборудования, месту прокладки и условиям последующего обслуживания.
- Расчёт толщины
- Технические документы
- BIM-модели
Задача и решение
Задача
Предотвратить выпадение конденсата на наружной поверхности воздуховода.
Решение РУ-ФЛЕКС
Задача
Предотвратить выпадение конденсата на внутренней поверхности воздуховода.
Решение РУ-ФЛЕКС
Расчет толщины изоляции для приточной системы вентиляции
Исходные данные
- Теплоноситель: воздух
- tо = 20 ˚С – температура в помещении торгового центра;
- tm = -25 ˚С – температура теплоносителя в воздуховоде в зимний период времени;
- ϑв = 4 м/с – скорость теплоносителя;
- ϕ = 60 % – относительная влажность в помещении торгового центра.
| Размеры воздуховода, мм | Расчетная толщина изоляции РУ-ФЛЕКС ВЕНТ-СК, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС ВЕНТ-СК, мм |
|---|---|---|
| 150х150 | 15,71 | Р19 |
| 200х200 | 15,98 | |
| 450х450 | 16,47 | |
| 900х600 | 16,65 |
| Размеры воздуховода, мм | Расчетная толщина изоляции РУ-ФЛЕКС ВЕНТ-СК МЕТАЛЛ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС ВЕНТ-СК МЕТАЛЛ, мм |
|---|---|---|
| 150х150 | 22,87 | Р 25 |
| 200х200 | 23,38 | |
| 450х450 | 24,4 | Р 25 |
| 900х600 | 24,78 |
Р-обозначение рулонного материала.
* Если готовое техническое решение по теплоизоляции представляет собой конструкцию, состоящую из двух слоев и более, то рекомендуется применить теплоизоляционный материал СТ с покрытием АЛЮ.
Расчет толщины изоляции для вытяжной системы вентиляции
Исходные данные
- Теплоноситель: воздух
- tm = +20 ˚С – температура теплоносителя в воздуховоде;
- tокр = -25 ˚С – температура окружающей среды (температура самой холодной пятидневки (0,92) по г. Москва);
- ϑв = 4 м/с – скорость теплоносителя;
- φ = 80 % — относительная влажность окружающего воздуха.
Согласно техническим условиям (ТУ) РУ-ФЛЕКС прокладка на открытом воздухе возможна при условии применения покрытий, обеспечивающих защиту поверхности изделий от атмосферных воздействий.
| Размеры воздуховода, мм | Расчетная толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм |
|---|---|---|
| 150х150 | 16,6 | Р19 |
| 180х180 | 16,79 | Р19 |
| 200х200 | 16,87 | Р19 |
| 450х450 | 17,37 | Р19 |
| 900х600 | 17,6 | Р19 |
Какие задачи решает РУ-ФЛЕКС
Предотвращение конденсата
Закрытая пористая структура материала исключает проникновение пара и влаги к холодным стенкам труб.
Снижение теплопотерь
Низкий коэффициент теплопроводности гарантирует высокий КПД систем отопления.
Защита от коррозии под изоляцией
Отсутствие влаги на поверхности металла исключает образование очагов коррозии.
Поддержание температуры носителя
Стабильное сохранение температуры транспортируемого вещества на протяжении всего контура.
Безопасная температура поверхности
Снижение температуры на внешнем слое изоляции трубопровода до регламентированных СНиП значений.
Снижение шума и защита
Звукоизоляционные свойства гасят высокочастотные вибрации и гул от движения жидкостей и газов.
Почему проектировщики и заказчики
выбирают РУ-ФЛЕКС
Рекомендуемые материалы РУ-ФЛЕКС
Связаться с нами
Оставьте контактные данные — менеджер свяжется с вами в течение часа.
Вопрос-ответ
Как посещаемость влияет на расчёт изоляции вентиляции торгового объекта?
Она влияет на тепловую и влажностную нагрузку помещений и режим оборудования. Проектировщик использует расчётные параметры для характерной максимальной нагрузки, а не случайное текущее измерение.
Можно ли изолировать воздуховоды после монтажа подвесного потолка?
Работы возможны только при достаточном доступе, но качество сложнее контролировать. Предпочтительно завершить и принять изоляцию до закрытия трассы потолочными конструкциями.
Как сохранить доступ к ревизионным люкам и приводам?
Их положение учитывают при раскрое и проектировании узлов. Изоляция не должна блокировать открывание и обслуживание, а примыкания выполняют без открытых холодных кромок.
Когда применять металлическое защитное исполнение вентиляционной изоляции?
Его выбирают по условиям конкретного участка, требованиям проекта и подтверждённой области применения. Наличие покрытия не отменяет расчёт толщины базового слоя.
Что проверить после работ над потолком рядом с изоляцией?
Осматривают материал на предмет проколов, порезов, смещённых кромок и повреждённых швов. Нарушенный участок восстанавливают совместимыми материалами до ввода системы в расчётный режим.
Подбор и применение теплоизоляции РУ-ФЛЕКС
Системы вентиляции и кондиционирования коммерческих зданий работают при изменяющейся загрузке помещений. Воздуховоды и трубопроводы проходят через зоны с разными температурами и влажностью. Теплоизоляция ограничивает нежелательный теплообмен, а для холодных участков рассчитывается также по условию предотвращения конденсата.
Для воздуховодов предусмотрены РУ-ФЛЕКС ВЕНТ-СК и ВЕНТ-СК МЕТАЛЛ, выпускаемые в самоклеящемся исполнении. В решениях направления представлен также СТ ПРОМ АЛЮ. Материал и покрытие подбирают по геометрии коммуникации, условиям размещения и допустимым температурам готового изделия. Наличие защитного слоя не заменяет теплотехнический расчёт.
При подборе толщины учитывают размеры воздуховода или диаметр трубы, температуру перемещаемой среды, температуру и относительную влажность окружающего воздуха. На холодных участках температура наружной поверхности изоляции должна оставаться выше точки росы в расчётных условиях. Основание очищают и высушивают, материал устанавливают без складок и зазоров. На фланцах, переходах, углах и подвесах сохраняют непрерывность изоляции; стыки и кромки соединяют по инструкции РУ-ФЛЕКС. Для расчёта количества листов, покрытий и аксессуаров доступна программа «РТК ПРОЕКТ».
