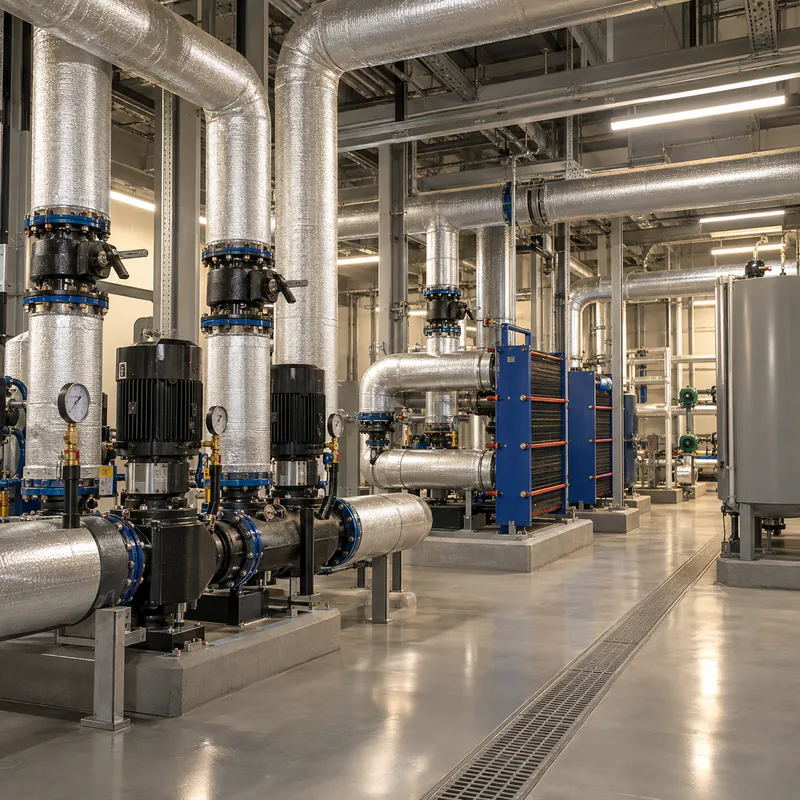

Теплоизоляция систем отопления на объектах коммерческой недвижимости
Теплоизоляция РУ-ФЛЕКС для отопления коммерческой недвижимости помогает ограничивать непредусмотренную теплоотдачу магистралей, стояков и оборудования тепловых пунктов. Материал и толщину каждого расчётного участка выбирают по температуре теплоносителя, диаметру труб, продолжительности работы, месту прокладки, условиям окружающей среды, нормируемому тепловому потоку и требованиям к защитному исполнению доступных участков.
- Расчёт толщины
- Технические документы
- BIM-модели
Задача и решение
Задача
Минимизировать тепловые потери в окружающую среду.
Решение РУ-ФЛЕКС
Расчет толщины изоляции по нормированной плотности теплового потока.
Задача
Защитить от ожогов.
Расчет толщины изоляции по нормированной плотности теплового потока.
Исходные данные
- Теплоноситель: вода
- tm = 95/70 ˚С – температура теплоносителя в трубопроводах системы;
- tо = 25 ˚С – температура в помещении торгового центра.
Согласно СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов» пункт 6.12: допускается принимать ближайшую более низкую толщину теплоизоляционного слоя в случаях расчета по температуре на поверхности изоляции и нормам плотности теплового потока, если разница между расчетной и номенклатурной толщиной не превышает 3 мм.
| Диаметр стального трубопровода, мм | Режим работы (круглосуточно или отопительный период) | Расчетная толщина изоляции РУ-ФЛЕКС СТ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ, мм |
|---|---|---|---|
| 89 |
> 5000 часов (209 суток и более) |
40,55/32,92 | Т40/Т32 |
|
≤ 5000 часов (208 суток и менее) |
33,22/27,94 | Т32/Т25 |
| Диаметр стального трубопровода, мм | Режим работы (круглосуточно или отопительный период) | Расчетная толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм |
|---|---|---|---|
| 89 |
> 5000 часов (209 суток и более) |
38,63/31,05 | Т40/Т32 |
|
≤ 5000 часов (208 суток и менее) |
31,29/26,06 | Т32/Т25 |
Т-обозначение трубчатого материала.
Расчет толщины тепловой изоляции по заданной температуре на поверхности изоляции.
Исходные данные
- Теплоноситель: вода
- tm = 95/70 ˚С – температура теплоносителя в трубопроводах системы;
- tо = 25 ˚С – температура в помещении торгового центра.
Согласно СП 61.13330.2012 пункт 6.7.1.: для изолируемых поверхностей, расположенных в рабочей или обслуживаемой зонах помещений и содержащих вещества с температурой 150˚ С и ниже, температуру на поверхности тепловой изоляции следует принимать не более 40 ˚С.
| Диаметр стального трубопровода, мм | Температура на поверхности изоляции, не более ˚С | Расчетная толщина изоляции РУ-ФЛЕКС СТ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ, мм |
|---|---|---|---|
| 89 | 40 | 11,47/6,36 | Т13/Т9 |
| Диаметр стального трубопровода, мм | Температура на поверхности изоляции, не более ˚С | Расчетная толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм |
|---|---|---|---|
| 89 | 40 | 16,51/9,28 | Т19/ Т13 |
Подающие и обратные теплопроводы в жилых зданиях имеют температуру теплоносителя от +60 до +120 С по данным СП 61.13330.2012. Для обеспечения эффективной работы тепловой изоляции и снижения теплопотерь рекомендуется применять изоляцию с повышенным температурным диапазоном. Каучуковая изоляция РУ-ФЛЕКС ВТ является одним из технических решений, способная работать в широком диапазоне температур: от – 200 до + 150 С ° (до + 180 С° кратковременно).
Какие задачи решает РУ-ФЛЕКС
Предотвращение конденсата
Закрытая пористая структура материала исключает проникновение пара и влаги к холодным стенкам труб.
Снижение теплопотерь
Низкий коэффициент теплопроводности гарантирует высокий КПД систем отопления.
Защита от коррозии под изоляцией
Отсутствие влаги на поверхности металла исключает образование очагов коррозии.
Поддержание температуры носителя
Стабильное сохранение температуры транспортируемого вещества на протяжении всего контура.
Безопасная температура поверхности
Снижение температуры на внешнем слое изоляции трубопровода до регламентированных СНиП значений.
Снижение шума и защита
Звукоизоляционные свойства гасят высокочастотные вибрации и гул от движения жидкостей и газов.
Почему проектировщики и заказчики
выбирают РУ-ФЛЕКС
Рекомендуемые материалы РУ-ФЛЕКС
Связаться с нами
Оставьте контактные данные — менеджер свяжется с вами в течение часа.
Вопрос-ответ
Как учитывать поэтапный ввод помещений при расчёте отопительной изоляции?
Используют проектные режимы соответствующих участков системы. Если температура или продолжительность работы меняется по этапам, расчёт проверяют для каждого существенного состояния.
Какой материал выбрать для участка с более высокой температурой?
Фактическую рабочую температуру сопоставляют с техническими листами СТ и ВТ. Выбор подтверждают расчётом, учитывая форму изделия, место установки и требуемое покрытие.
Нужно ли изолировать оборудование индивидуального теплового пункта?
Необходимость и конструкцию определяет проект. Для оборудования учитывают его геометрию, доступ к обслуживанию, рабочую температуру и требования к теплопотерям или поверхности.
Как не повредить изоляцию при обслуживании инженерных систем?
Предусматривают доступные съёмные узлы и защитные покрытия там, где это требуется. Персонал не должен использовать изоляцию как опору или демонтировать её без последующего восстановления.
Когда пересчитывают отопительную изоляцию при реконструкции?
Расчёт повторяют при изменении температуры, диаметра, режима работы, трассы, назначения помещения или требований к тепловому потоку. Старую спецификацию без проверки не используют.
Подбор и применение теплоизоляции РУ-ФЛЕКС
Теплоизоляция отопления коммерческого здания ограничивает потери тепла на магистралях и распределительных трубопроводах. В тепловых пунктах, на технических этажах и парковках дополнительно учитывают температуру наружной поверхности. Толщину выбирают для фактического режима системы, а не только по диаметру трубы.
Для отопительных коммуникаций представлены РУ-ФЛЕКС СТ, СТ ПРОМ АЛЮ и ВТ. Выбор основы зависит от температуры теплоносителя и допустимого диапазона материала. Защитное исполнение подбирают по условиям размещения и внешним воздействиям; его рабочий диапазон сверяют с документацией изделия. Расчёт ведут по температуре воды и воздуха, геометрии трубопровода, продолжительности работы и требуемому тепловому потоку либо температуре поверхности.
Полученную толщину сопоставляют с выпускаемой номенклатурой. Арматуру, фланцы и фасонные участки учитывают при подготовке монтажных деталей и расчёте количества материала. Изоляцию монтируют на отключённой системе, поверхности очищают и высушивают. Детали соединяют без натяжения и зазоров, используя рекомендованный для материала клей. Температурные условия монтажа и время до пуска принимают по инструкции РУ-ФЛЕКС. Защитный слой устанавливают без повреждения основной изоляции.
