/ Жилая недвижимость
Для жилых зданий

Теплоизоляция объектов недвижимости

Решения РУ-ФЛЕКС из вспененного синтетического каучука для водоснабжения, отопления, вентиляции и кондиционирования многоквартирных домов и жилых комплексов. Снижение теплопотерь и защита инженерных систем от образования конденсата.

  • Расчёт толщины
  • Технические документы
  • BIM-модели
Получить подбор решений
100 %Российский каучук
Теплоизоляция объектов недвижимости
задачи и решения

Задача и решение

01

Задача

Снизить потерю тепла на поверхностях и стыках труб горячего водоснабжения.

Решение РУ-ФЛЕКС

Расчет толщины изоляции по нормативной плотности теплового потока.

02

Задача

Защитить от ожогов рабочих при эксплуатации инженерных систем.

Решение РУ-ФЛЕКС

Расчет толщины тепловой изоляции по заданной температуре на поверхности изоляции.

03

Задача

Защитить трубы и здание от образования конденсата и плесени.

Решение РУ-ФЛЕКС

Расчет толщины изоляции с целью предотвращения конденсации влаги из окружающего воздуха на покровном слое тепловой изоляции.

Расчет толщины изоляции по нормативной плотности теплового потока.

Исходные данные

  • Теплоноситель: вода
  • tm = 60 ˚С – температура теплоносителя в трубопроводе;
  • tо = 25 ˚С –температура в помещении торгового центра.

Согласно СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов» пункт 6.12: допускается принимать ближайшую более низкую толщину теплоизоляционного слоя в случаях расчета по температуре на поверхности изоляции и нормам плотности теплового потока, если разница между расчетной и номенклатурной толщиной не превышает 3 мм.

Без покровного слоя или с покровным слоем различной окраски (ПРОМ ФОРМА):
Диаметр стального трубопровода, мм Режим работы (круглосуточно или отопительный период) Расчетная толщина изоляции РУ-ФЛЕКС СТ, мм Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ, мм
57 > 5000 часов
(209 суток и более) 		24.85 T25
≤ 5000 часов
(208 суток и менее) 		21,43 T19
76 > 5000 часов
(209 суток и более) 		26,96 Т25
≤ 5000 часов
(208 суток и менее) 		23,47 Т25
С фольгированным покровным слоем (АЛЮ, ПРОМ ФОРМА серебряный, ПРОМ АЛЮ):
Диаметр стального трубопровода, мм Режим работы (круглосуточно или отопительный период) Расчетная толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм
57 > 5000 часов
(209 суток и более) 		22,95 Т25
≤ 5000 часов
(208 суток и менее) 		19,52 Т19
76 > 5000 часов
(209 суток и более) 		25,09 Т25
≤ 5000 часов
(208 суток и менее) 		21,59 Т19

Т-обозначение трубчатого материала.

Расчет толщины тепловой изоляции по заданной температуре на поверхности изоляции.

Исходные данные

  • Теплоноситель: вода
  • tm = 60 ˚С – температура теплоносителя в трубопроводе;
  • tо = 25 ˚С –температура в помещении торгового центра.

Согласно СП 61.13330.2012 пункт 6.7.1.: для изолируемых поверхностей, расположенных в рабочей или обслуживаемой зонах помещений и содержащих вещества с температурой 150˚С и ниже, температуру на поверхности тепловой изоляции следует принимать не более 40 ˚С.

Без покровного слоя или с покровным слоем различной окраски (ПРОМ ФОРМА):
Диаметр стального трубопровода, мм Температура на поверхности изоляции, не более ˚С Расчетная толщина изоляции РУ-ФЛЕКС СТ, мм Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ, мм
57 40 4,18 Т9
76 4,24 Т9
С фольгированным покровным слоем (АЛЮ, ПРОМ ФОРМА серебряный, ПРОМ АЛЮ):
Диаметр стального трубопровода, мм Температура на поверхности изоляции, не более ˚С Расчетная толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм
57 40 6,89 Т9
76 7,05 Т9

Т-обозначение трубчатого материала.

Расчет толщины изоляции с целью предотвращения конденсации влаги из окружающего воздуха на покровном слое тепловой изоляции.

Исходные данные

  • Теплоноситель: вода
  • tm = +5 ˚С – температура теплоносителя в трубопроводе;
  • tо = +20 ˚С – температура в помещении торгового центра;
  • φ = 65 % — относительная влажность в помещении торгового центра.

В зданиях, предназначенных для постоянного пребывания, температура теплоносителя не превышает 110 С°. В соответствии с СП 61.13330.2012 применение теплоизоляционных материалов с группой горючести Г3 и Г4 не допускается предусматривать для оборудования и трубопроводов.

Техническая изоляция РУ-ФЛЕКС СТ имеет группу горючести Г1, а диапазон рабочих температур составляет от – 200 до + 110 С°, что полностью соответствует требованиям нормативных документов и сводам правил по применению технической изоляции в жилых зданиях

Без покровного слоя или с покровным слоем различной окраски (ПРОМ ФОРМА):
Диаметр стального трубопровода, мм Расчетная толщина изоляции РУ-ФЛЕКС СТ, мм Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ, мм
33,5 5,11 Т6
89 5,49
159 5,62 Р9/(Т9, Р6, Р6 )
219 5,67
С фольгированным покровным слоем (АЛЮ, ПРОМ ФОРМА серебряный, ПРОМ АЛЮ):
Диаметр стального трубопровода, мм Расчетная толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм
33,5 7,01 Т9
89 7,68
159 7,93 Р9 / Т9
Назначение материалов

Какие задачи решает РУ-ФЛЕКС

Предотвращение конденсата

Закрытая пористая структура материала исключает проникновение пара и влаги к холодным стенкам труб.

Снижение теплопотерь

Низкий коэффициент теплопроводности гарантирует высокий КПД систем отопления.

Защита от коррозии под изоляцией

Отсутствие влаги на поверхности металла исключает образование очагов коррозии.

Поддержание температуры носителя

Стабильное сохранение температуры транспортируемого вещества на протяжении всего контура.

Безопасная температура поверхности

Снижение температуры на внешнем слое изоляции трубопровода до регламентированных СНиП значений.

Снижение шума и защита

Звукоизоляционные свойства гасят высокочастотные вибрации и гул от движения жидкостей и газов.

Преимущества завода

Почему проектировщики и заказчики
выбирают РУ-ФЛЕКС

Полный цикл производства

Полный цикл производства

Отечественное производство и сырьевая база — полная независимость и автономность.

Контроль качества

Контроль качества

Контроль от сырья до готового продукта: соблюдаем требования ГОСТ.

Собственная лаборатория

Собственная лаборатория

Проведение исследований, поиск новых тепло- и звукоизоляционных решений, совершенствование рецептур.

Лёгкость монтажа

Лёгкость монтажа

Широкий выбор аксессуаров для монтажа и обучающих материалов.

Техническая поддержка

Техническая поддержка

Помогаем с подбором материалов, расчётами, BIM-моделями и технической документацией.

материалы

Рекомендуемые материалы РУ-ФЛЕКС

РУ-ФЛЕКС СТ

РУ-ФЛЕКС СТ

−200 до +110 °C

Универсальная каучуковая теплоизоляция для систем водоснабжения и отопления. Снижает теплопотери и защищает от образования конденсата.

Подробнее
РУ-ФЛЕКС СТ ПРОМ ФОРМА

РУ-ФЛЕКС СТ ПРОМ ФОРМА

−60 до +100 °C

РУ-ФЛЕКС СТ с покрытием из стеклоткани, ламинированной алюминиевой фольгой. Защищает от ультрафиолета и механических воздействий.

Подробнее
РУ-ФЛЕКС СТ ПРОМ АЛЮ

РУ-ФЛЕКС СТ ПРОМ АЛЮ

−60 до +85 °C

РУ-ФЛЕКС СТ с покрытием из алюминиевой фольги и прочных полимерных материалов. Защищает от механических воздействий и агрессивной внешней среды.

Подробнее
РУ-ФЛЕКС СТ АЛЮ

РУ-ФЛЕКС СТ АЛЮ

−60 до +85 °C

РУ-ФЛЕКС СТ с защитным покрытием из алюминиевой фольги и пленки. Эстетичное решение для удобного монтажа.

Подробнее
РУ-ФЛЕКС ВТ

РУ-ФЛЕКС ВТ

−200 до +150 °C

Высокотемпературная каучуковая теплоизоляция для систем отопления и трубопроводов. Снижает теплопотери при температурах до +150 °C.

Подробнее
РУ-ФЛЕКС ВЕНТ-СК

РУ-ФЛЕКС ВЕНТ-СК

−60 до +85 °C

Самоклеящаяся теплоизоляция для систем вентиляции и кондиционирования. Снижает энергопотери, шум и риск образования конденсата.

Подробнее
РУ-ФЛЕКС ВЕНТ-СК МЕТАЛЛ

РУ-ФЛЕКС ВЕНТ-СК МЕТАЛЛ

−60 до +85 °C

Самоклеящаяся изоляция для воздуховодов с металлическим покрытием. Защищает поверхность от механических воздействий и внешней среды.

Подробнее

Связаться с нами

Оставьте контактные данные — менеджер свяжется с вами в течение часа.

Отправляя форму, я даю согласие на обработку моих персональных данных.

Официальные документы

Вся продукция сертифицирована

Вопрос-ответ

Как определить необходимую толщину теплоизоляции?

Толщину рассчитывают для конкретной инженерной системы. Учитывают диаметр труб или размеры воздуховодов, температуру рабочей среды, температуру и влажность окружающего воздуха, условия прокладки. Для горячих систем расчёт направлен на ограничение теплопотерь, для холодных — в том числе на предотвращение конденсата.

Подходит ли РУ-ФЛЕКС для пластиковых труб?

Да. В номенклатуре РУ-ФЛЕКС СТ предусмотрены размеры для медных, стальных и пластиковых труб. Трубную изоляцию подбирают по наружному диаметру трубопровода, а её толщину — по результатам теплотехнического расчёта. Материал трубы учитывают при подборе решения.

Можно ли изолировать уже смонтированные трубопроводы?

Да, при наличии доступа к трубам. Инструкция предусматривает монтаж трубок РУ-ФЛЕКС методом разрезания и склеивания: изоляцию разрезают вдоль, устанавливают на подготовленную трубу и проклеивают швы. Работы проводят на отключённой системе с выдержкой времени до её запуска, указанного в инструкции.

Какая группа горючести у материалов для жилых зданий?

Для РУ-ФЛЕКС СТ и ВЕНТ-СК в технической документации указана группа горючести Г1. При выборе учитывают требования к конкретной инженерной системе, месту её прокладки и исполнению изоляции. Применимость материала проверяют по технической и разрешительной документации, а не только по одному показателю горючести.

Какие документы и инструменты доступны проектировщикам?

На сайте представлены технические листы, сертификаты, инструкции по монтажу и BIM-модели для Autodesk Revit. Программа «РТК ПРОЕКТ» позволяет рассчитывать толщину и количество изоляции, покрытий и аксессуаров, формировать спецификации. Специалисты РУ-ФЛЕКС помогают с подбором материалов и проведением расчётов.

решения для любых сегментов

Теплоизоляционные решения для инженерных систем жилой недвижимости

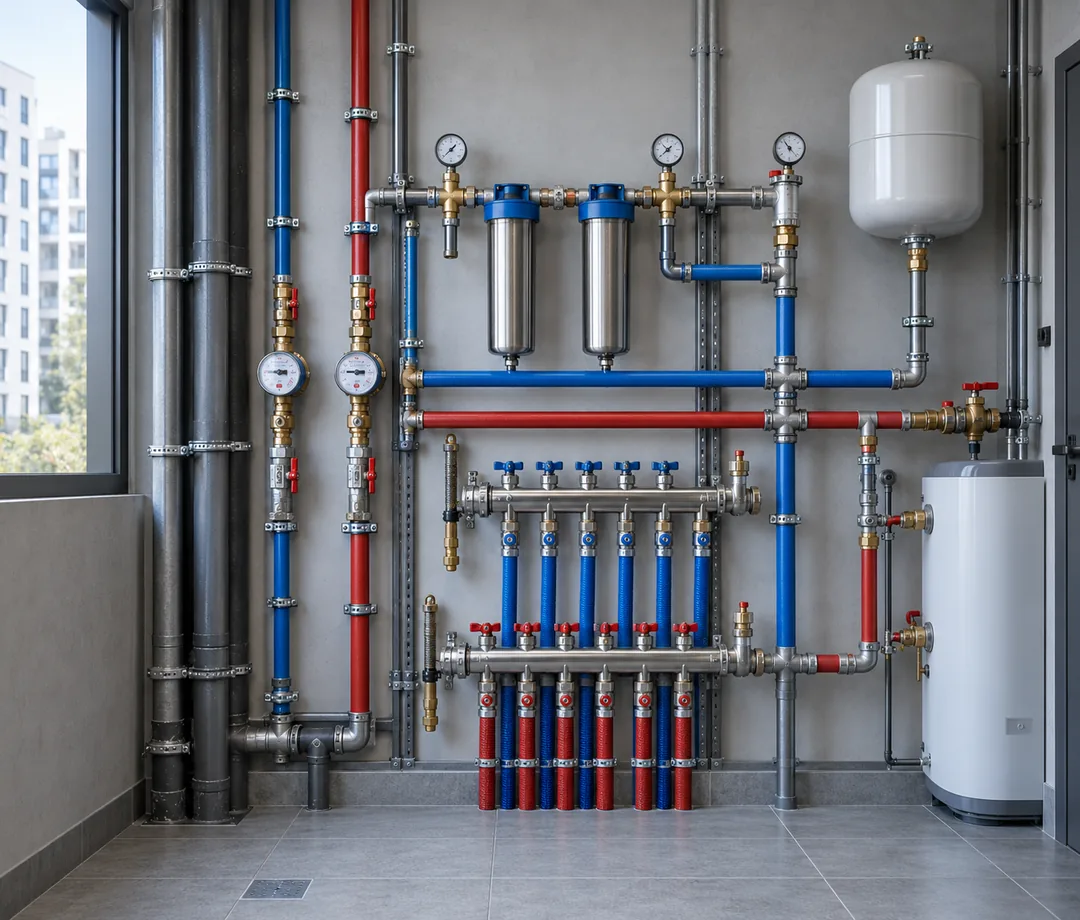

Водоснабжение

Водоснабжение

 Отопление

Отопление

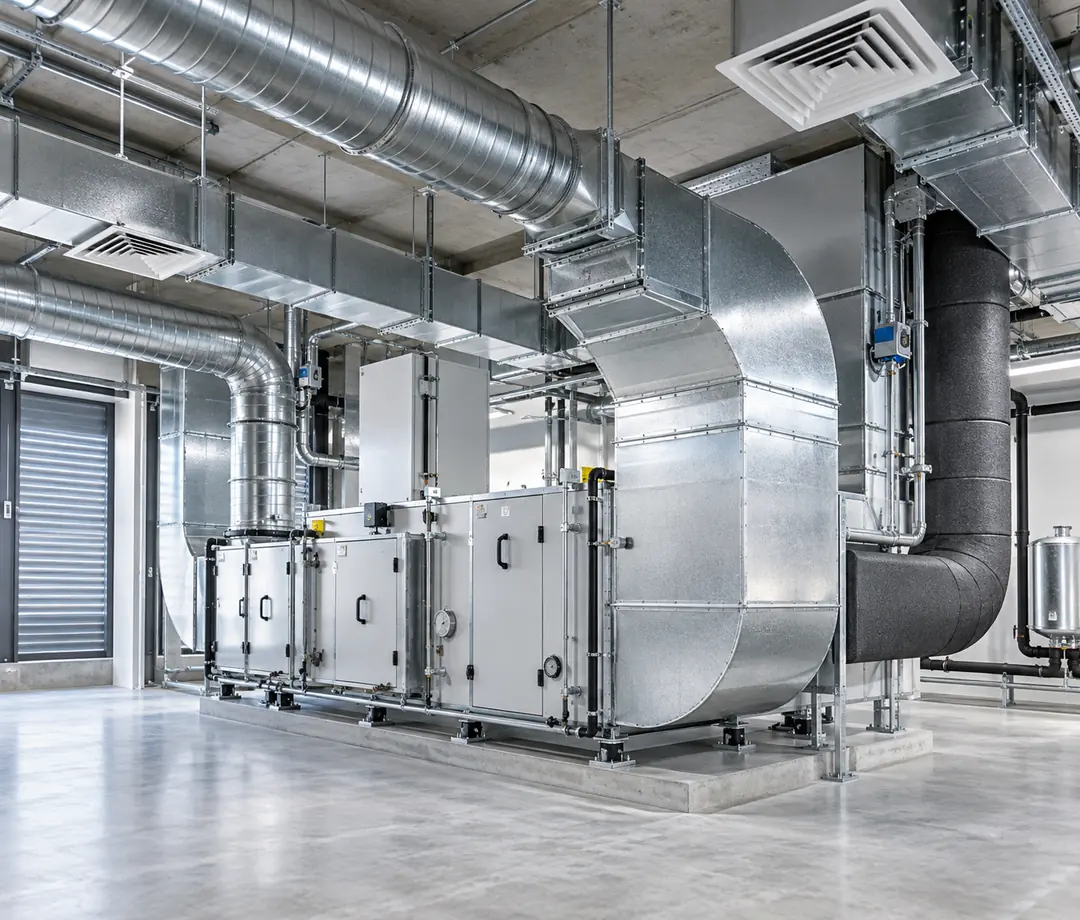

 Вентиляция и кондиционирования

Вентиляция и кондиционирования

Подбор и применение теплоизоляции РУ-ФЛЕКС

Теплоизоляция инженерных систем жилого здания решает разные задачи. На трубах отопления и горячего водоснабжения она ограничивает теплопотери, а на холодных трубопроводах и воздуховодах помогает предотвратить конденсацию влаги при расчётных условиях. Поэтому материал и толщину подбирают отдельно для каждой системы, а не одинаково для всех коммуникаций дома.

Для водоснабжения и отопления применяют РУ-ФЛЕКС СТ. Закрытая ячеистая структура материала обеспечивает низкую теплопроводность и сопротивление диффузии водяного пара. Для воздуховодов предусмотрен самоклеящийся РУ-ФЛЕКС ВЕНТ-СК. Исполнения с покрытиями выбирают с учётом места прокладки и необходимости защиты от внешних воздействий; допустимые температуры проверяют для конкретного изделия.

Толщину определяют по диаметру трубы или размерам воздуховода, температуре рабочей среды, температуре и влажности окружающего воздуха. Расчёт должен учитывать задачу изоляции: ограничение теплового потока, температуру поверхности или предотвращение конденсата. Программа «РТК ПРОЕКТ» помогает рассчитать толщину и количество материалов, покрытий и аксессуаров. При монтаже важно сохранить непрерывность слоя на стыках, отводах и креплениях и выполнить соединения по инструкции РУ-ФЛЕКС.
