Теплоизоляция систем водоснабжения на объектах здравоохранения

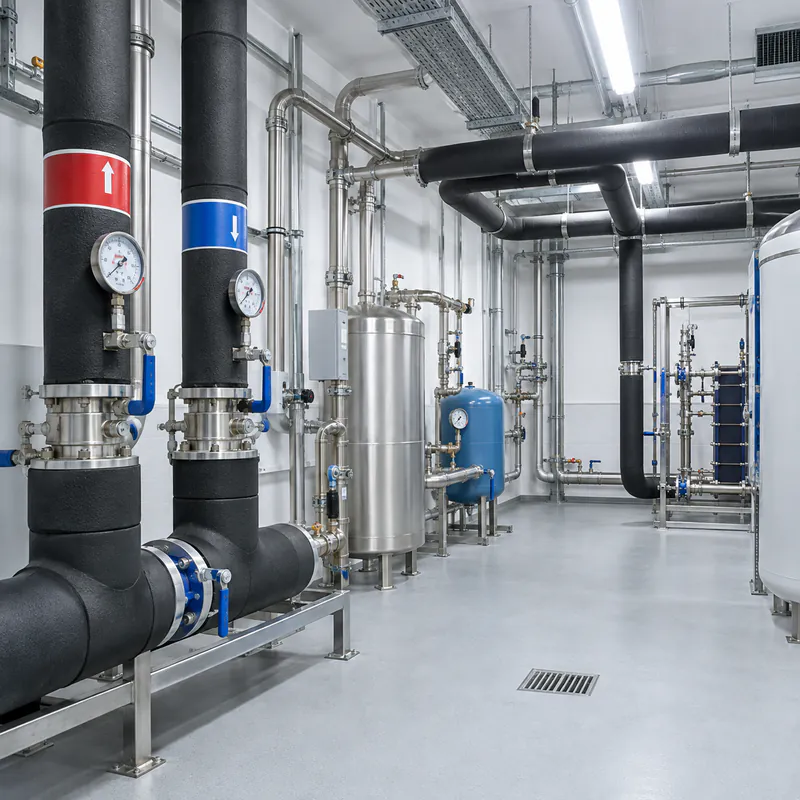

Для трубопроводов водоснабжения объектов здравоохранения РУ-ФЛЕКС помогает ограничивать теплопотери горячей воды и защищать холодные линии от образования конденсата. Толщину и исполнение выбирают по диаметру труб, температуре воды, влажности обслуживаемых помещений, режиму работы и месту прокладки каждого участка, а применимость материалов подтверждают технической документацией конкретного проекта.
- Расчёт толщины
- Технические документы
- BIM-модели
Задача и решение
Задача
Снизить потерю тепла на поверхностях и стыках труб горячего водоснабжения.
Решение РУ-ФЛЕКС
Расчет толщины изоляции по нормативной плотности теплового потока.
Задача
Защитить рабочих от ожогов при эксплуатации инженерных систем.
Задача
Защитить трубы и здание от образования конденсата и плесени.
Расчет толщины изоляции по нормативной плотности теплового потока
Исходные данные
- Теплоноситель: вода
- tm = 60 ˚С – температура теплоносителя в трубопроводе;
- tо = 25 ˚С – температура в помещении торгового центра.
Согласно СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов» пункт 6.12: допускается принимать ближайшую более низкую толщину теплоизоляционного слоя в случаях расчета по температуре на поверхности изоляции и нормам плотности теплового потока, если разница между расчетной и номенклатурной толщиной не превышает 3 мм.
| Диаметр стального трубопровода, мм | Режим работы (круглосуточно или отопительный период) | Расчетная толщина изоляции РУ-ФЛЕКС ЭКО ФАРМ / СТ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС ЭКО ФАРМ / СТ, мм |
|---|---|---|---|
| 57 |
> 5000 часов (209 суток и более) |
24.85 | T25 |
|
≤ 5000 часов (208 суток и менее) |
21,43 | T19 | |
| 76 |
> 5000 часов (209 суток и более) |
26,96 | Т25 |
|
≤ 5000 часов (208 суток и менее) |
23,47 | Т25 |
| Диаметр стального трубопровода, мм | Режим работы (круглосуточно или отопительный период) | Расчетная толщина изоляции РУ-ФЛЕКС ЭКО ФАРМ ПРОМ АЛЮ / СТ ПРОМ АЛЮ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС ЭКО ФАРМ ПРОМ АЛЮ / СТ ПРОМ АЛЮ, мм |
|---|---|---|---|
| 57 |
> 5000 часов (209 суток и более) |
22,95 | Т25 |
|
≤ 5000 часов (208 суток и менее) |
19,52 | Т19 | |
| 76 |
> 5000 часов (209 суток и более) |
25,09 | Т25 |
|
≤ 5000 часов (208 суток и менее) |
21,59 | Т19 |
Т-обозначение трубчатого материала.
Расчет толщины тепловой изоляции по заданной температуре на поверхности изоляции.
Исходные данные
- Теплоноситель: вода
- tm = 60 ˚С – температура теплоносителя в трубопроводе;
- tо = 25 ˚С –температура в помещении торгового центра.
Согласно СП 61.13330.2012 пункт 6.7.1.: для изолируемых поверхностей, расположенных в рабочей или обслуживаемой зонах помещений и содержащих вещества с температурой 150˚С и ниже, температуру на поверхности тепловой изоляции следует принимать не более 40 ˚С.
| Диаметр стального трубопровода, мм | Температура на поверхности изоляции, не более ˚С | Расчетная толщина изоляции РУ-ФЛЕКС ЭКО ФАРМ / СТ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС ЭКО ФАРМ / СТ, мм |
|---|---|---|---|
| 57 | 40 | 4,18 | Т9 |
| 76 | 4,24 | Т9 |
| Диаметр стального трубопровода, мм | Температура на поверхности изоляции, не более ˚С | Расчетная толщина изоляции РУ-ФЛЕКС ЭКО ФАРМ ПРОМ АЛЮ / СТ ПРОМ АЛЮ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС ЭКО ФАРМ ПРОМ АЛЮ / СТ ПРОМ АЛЮ, мм |
|---|---|---|---|
| 57 | 40 | 6,89 | Т9 |
| 76 | 7,05 | Т9 |
Т-обозначение трубчатого материала.
Расчет толщины изоляции с целью предотвращения конденсации влаги из окружающего воздуха на покровном слое тепловой изоляции.
Исходные данные
- Теплоноситель: вода
- tm = +5 ˚С – температура теплоносителя в трубопроводе;
- tо = +20 ˚С – температура в помещении торгового центра;
- φ = 65 % — относительная влажность в помещении торгового центра.
| Диаметр стального трубопровода, мм | Расчетная толщина изоляции РУ-ФЛЕКС ЭКО ФАРМ / СТ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС ЭКО ФАРМ / СТ, мм |
|---|---|---|
| 33,5 | 5,11 | Т9 |
| 89 | 5,49 | |
| 159 | 5,62 | Р10/Т9 |
| 219 | 5,67 |
| Диаметр стального трубопровода, мм | Расчетная толщина изоляции РУ-ФЛЕКС ЭКО ФАРМ ПРОМ АЛЮ / СТ ПРОМ АЛЮ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС ЭКО ФАРМ ПРОМ АЛЮ / СТ ПРОМ АЛЮ, мм |
|---|---|---|
| 33,5 | 7,01 | Т9 |
| 89 | 7,68 | |
| 159 | 7,93 | Р10 / Т9 |
Какие задачи решает РУ-ФЛЕКС
Предотвращение конденсата
Закрытая пористая структура материала исключает проникновение пара и влаги к холодным стенкам труб.
Снижение теплопотерь
Низкий коэффициент теплопроводности гарантирует высокий КПД систем отопления.
Защита от коррозии под изоляцией
Отсутствие влаги на поверхности металла исключает образование очагов коррозии.
Поддержание температуры носителя
Стабильное сохранение температуры транспортируемого вещества на протяжении всего контура.
Безопасная температура поверхности
Снижение температуры на внешнем слое изоляции трубопровода до регламентированных СНиП значений.
Снижение шума и защита
Звукоизоляционные свойства гасят высокочастотные вибрации и гул от движения жидкостей и газов.
Почему проектировщики и заказчики
выбирают РУ-ФЛЕКС
Рекомендуемые материалы РУ-ФЛЕКС
Связаться с нами
Оставьте контактные данные — менеджер свяжется с вами в течение часа.
Вопрос-ответ
Чем отличается расчёт изоляции горячего и холодного водоснабжения больницы?
Для горячей воды обычно оценивают теплопотери и температуру поверхности, а для холодной дополнительно проверяют предотвращение конденсации. В обоих случаях учитывают реальные параметры воздуха и режим работы.
Можно ли использовать трубки с продольным разрезом на действующей трассе?
Монтаж выполняют только на отключённой системе. При наличии доступа трубку можно разрезать вдоль, установить на подготовленную трубу и герметично склеить шов согласно инструкции.
Как выбирать покрытие для труб в техническом помещении клиники?
Оценивают вероятность механического воздействия, условия уборки, доступ персонала и требования проекта. Покрытие должно быть совместимо с выбранной теплоизоляцией и не нарушать герметичность стыков.
Нужно ли изолировать короткие участки возле арматуры?
Решение задаёт проект. Пропуски могут становиться локальными зонами теплопотерь или конденсации, поэтому узлы прорабатывают с учётом обслуживания арматуры и непрерывности соседней изоляции.
Как проверить качество монтажа водопроводной изоляции до сдачи?
Осматривают прилегание материала, продольные и поперечные швы, фасонные элементы, крепления и проходки. Не должно быть открытых участков, разрывов, складок или непроклеенных соединений.
Подбор и применение теплоизоляции РУ-ФЛЕКС
Теплоизоляция водоснабжения медицинского здания подбирается отдельно для горячих и холодных линий. Горячая вода теряет тепло на пути к потребителю, а на трубах холодной воды при определённом сочетании температуры и влажности образуется конденсат. Расчёт учитывает условия помещений и технических зон, через которые проходит трубопровод.
В решениях для водоснабжения представлены РУ-ФЛЕКС ЭКО ФАРМ, ЭКО ФАРМ АЛЮ, СТ и СТ ПРОМ АЛЮ. ЭКО ФАРМ рекомендован производителем для помещений с повышенными санитарными требованиями. Применимость других материалов и защитных исполнений проверяют по документации и требованиям объекта. Диаметр трубки выбирают по наружному диаметру трубы; требуемая толщина зависит от температуры воды, температуры и относительной влажности воздуха и цели расчёта.
Для холодной воды важно не только сопротивление материала диффузии водяного пара, но и герметичность всей конструкции. Торцевые и продольные швы, отводы и места примыкания выполняют по монтажной инструкции РУ-ФЛЕКС. На существующем трубопроводе возможен монтаж трубок методом разрезания и склеивания. Работы ведут на отключённой системе, поверхности очищают и высушивают, клей подбирают для выбранной изоляции. До запуска выдерживают время, установленное инструкцией.
