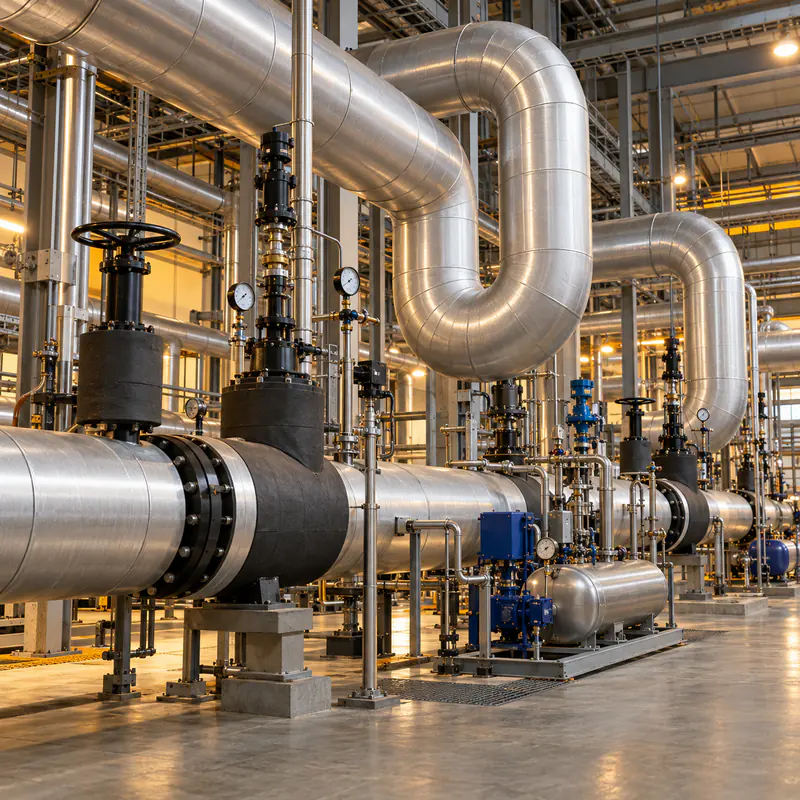

Теплоизоляция паропроводов на объектах энергетики
Для паропроводов низкого давления РУ-ФЛЕКС ВТ применяют строго в пределах рабочего диапазона, подтверждённого технической документацией материала. Теплоизоляционная конструкция помогает ограничивать тепловые потери и температуру наружной поверхности, а её толщину и защитное исполнение рассчитывают по температуре пара, диаметру, режиму работы, расположению трассы и условиям последующего обслуживания.
- Расчёт толщины
- Технические документы
- BIM-модели
Задача и решение
Задача
Минимизировать тепловые потери в окружающую среду.
Решение РУ-ФЛЕКС
Расчет толщины изоляции по нормированной плотности теплового потока.
Задача
Защитить от ожогов.
Решение РУ-ФЛЕКС
Расчет толщины изоляции по заданной температуре на поверхности.
Расчет толщины изоляции по нормированной плотности теплового потока.
Исходные данные
- Теплоноситель: вода
- tm = 130 ˚С – температура теплоносителя в трубопроводах системы;
- tо = 25 ˚С – температура в помещении торгового центра.
Согласно СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов» пункт 6.12: допускается принимать ближайшую более низкую толщину теплоизоляционного слоя в случаях расчета по температуре на поверхности изоляции и нормам плотности теплового потока, если разница между расчетной и номенклатурной толщиной не превышает 3 мм.
| Диаметр стального трубопровода, мм | Режим работы (круглосуточно или отопительный период) | Расчетная толщина изоляции РУ-ФЛЕКС ВТ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС ВТ, мм |
|---|---|---|---|
| 89 |
> 5000 часов (209 суток и более) |
46,88 | Т50 |
|
≤ 5000 часов (208 суток и менее) |
41,79 | Т40 |
| Диаметр стального трубопровода, мм | Режим работы (круглосуточно или отопительный период) | Расчетная толщина изоляции РУ-ФЛЕКС ВТ ПРОМ ПОЛИМЕР, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС ВТ ПРОМ ПОЛИМЕР, мм |
|---|---|---|---|
| 89 |
> 5000 часов (209 суток и более) |
46,88 | Т50 |
|
≤ 5000 часов (208 суток и менее) |
41,79 | Т40 |
Т-обозначение трубчатого материала.
Расчет толщины тепловой изоляции по заданной температуре на поверхности изоляции.
Исходные данные
- Теплоноситель: вода
- tm = 130 ˚С – температура теплоносителя в трубопроводах системы;
- tо = 25 ˚С – температура в помещении торгового центра.
Согласно СП 61.13330.2012 пункт 6.7.1.: для изолируемых поверхностей, расположенных в рабочей или обслуживаемой зонах помещений и содержащих вещества с температурой 150˚ С и ниже, температуру на поверхности тепловой изоляции следует принимать не более 40 ˚С.
| Диаметр стального трубопровода, мм | Температура на поверхности изоляции, не более ˚С | Расчетная толщина изоляции РУ-ФЛЕКС ВТ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС ВТ, мм |
|---|---|---|---|
| 89 | 40 | 22,52 | Т25 |
| Диаметр стального трубопровода, мм | Температура на поверхности изоляции, не более ˚С | Расчетная толщина изоляции РУ-ФЛЕКС ВТ ПРОМ ПОЛИМЕР, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС ВТ ПРОМ ПОЛИМЕР, мм |
|---|---|---|---|
| 89 | 40 | 25,52 | Т25 |
Какие задачи решает РУ-ФЛЕКС
Предотвращение конденсата
Закрытая пористая структура материала исключает проникновение пара и влаги к холодным стенкам труб.
Снижение теплопотерь
Низкий коэффициент теплопроводности гарантирует высокий КПД систем отопления.
Защита от коррозии под изоляцией
Отсутствие влаги на поверхности металла исключает образование очагов коррозии.
Поддержание температуры носителя
Стабильное сохранение температуры транспортируемого вещества на протяжении всего контура.
Безопасная температура поверхности
Снижение температуры на внешнем слое изоляции трубопровода до регламентированных СНиП значений.
Снижение шума и защита
Звукоизоляционные свойства гасят высокочастотные вибрации и гул от движения жидкостей и газов.
Почему проектировщики и заказчики
выбирают РУ-ФЛЕКС
Рекомендуемые материалы РУ-ФЛЕКС
Связаться с нами
Оставьте контактные данные — менеджер свяжется с вами в течение часа.
Вопрос-ответ
Почему РУ-ФЛЕКС ВТ нельзя автоматически применять на любом паропроводе?
У материала есть установленный рабочий диапазон. Фактическую температуру пара и поверхности сопоставляют с техническим листом; для условий за его пределами выбирают другое проектное решение.
Какая температура используется для расчёта изоляции паропровода?
Используют расчётную рабочую температуру, принятую в проекте для рассматриваемого режима, а также температуру окружающего воздуха. Данные подтверждает проектировщик технологической системы.
Как учитывать периодический пуск паровой линии?
Рассматривают рабочий и остановочный режимы, нагрев и доступность монтажа. Расчёт теплопотерь выполняют для заданного проектом режима, а конструкцию проверяют с учётом температурных изменений.
Нужно ли изолировать запорную арматуру паропровода?
Решение определяет проект. Если арматуру изолируют, конструкция должна обеспечивать требуемое снижение теплопотерь и одновременно сохранять доступ для управления, осмотра и ремонта.
Когда устанавливать защитное покрытие ВТ ПРОМ ПОЛИМЕР?
Его применяют в предусмотренной производителем конструкции и при подтверждённых проектных условиях. Место установки, температура и механические воздействия проверяют до включения материала в спецификацию.
Подбор и применение теплоизоляции РУ-ФЛЕКС
Теплоизоляция паропроводов низкого давления ограничивает потери тепла и температуру наружной поверхности. Выбор зависит от фактической температуры пара, диаметра трубопровода и режима работы. Название «низкое давление» само по себе не подтверждает, что любой теплоизоляционный материал подходит для конкретного участка.
В техническом листе РУ-ФЛЕКС ВТ предусмотрено применение на паропроводах низкого давления с температурой до +150 °С. Для исполнения ВТ ПРОМ ПОЛИМЕР дополнительно проверяют условия применения готового изделия и защитного покрытия: диапазон базовой изоляции нельзя автоматически переносить на покрытие. Решение для более горячей системы требует отдельного подбора, а не увеличения толщины материала за пределами его допустимой температуры.
Толщину рассчитывают по температуре пара и окружающего воздуха, диаметру трубы, продолжительности работы и заданным теплопотерям либо температуре поверхности. Арматуру, фланцы и фасонные элементы учитывают в расчёте количества материала и монтажном решении. Работы проводят на отключённом трубопроводе в условиях, разрешённых инструкцией. Изоляцию подгоняют без зазоров, клей выбирают для ВТ и соответствующего температурного режима, а запуск выполняют после необходимой выдержки соединений.
