Теплоизоляция систем водоснабжения на объектах коммерческой недвижимости
РУ-ФЛЕКС для систем водоснабжения коммерческих зданий помогает снижать теплопотери горячих трубопроводов и защищать холодные линии от образования конденсата. Толщину и исполнение каждого участка определяют по диаметру и материалу труб, температуре воды, параметрам обслуживаемых помещений, графику эксплуатации всего объекта, расположению трассы и условиям возможного механического воздействия.
- Расчёт толщины
- Технические документы
- BIM-модели
Задача и решение
Задача
Снизить потерю тепла на поверхностях и стыках труб горячего водоснабжения.
Решение РУ-ФЛЕКС
Расчет толщины изоляции по нормативной плотности теплового потока.
Задача
Защитить рабочих от ожогов при эксплуатации инженерных систем.
Задача
Защитить трубы и здание от образования конденсата и плесени.
Расчет толщины изоляции по нормированной плотности теплового потока.
Исходные данные
- Теплоноситель: вода
- tm = 60 ˚С – температура теплоносителя в трубопроводе;
- tо = 25 ˚С –температура в помещении торгового центра.
Согласно СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов» пункт 6.12: допускается принимать ближайшую более низкую толщину теплоизоляционного слоя в случаях расчета по температуре на поверхности изоляции и нормам плотности теплового потока, если разница между расчетной и номенклатурной толщиной не превышает 3 мм.
| Диаметр стального трубопровода, мм | Режим работы (круглосуточно или отопительный период) | Расчетная толщина изоляции РУ-ФЛЕКС СТ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ, мм |
|---|---|---|---|
| 57 |
> 5000 часов (209 суток и более) |
24.85 | T25 |
|
≤ 5000 часов (208 суток и менее) |
21,43 | T19 | |
| 76 |
> 5000 часов (209 суток и более) |
26,96 | Т25 |
|
≤ 5000 часов (208 суток и менее) |
23,47 | Т25 |
| Диаметр стального трубопровода, мм | Режим работы (круглосуточно или отопительный период) | Расчетная толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм |
|---|---|---|---|
| 57 |
> 5000 часов (209 суток и более) |
22,95 | Т25 |
|
≤ 5000 часов (208 суток и менее) |
19,52 | Т19 | |
| 76 |
> 5000 часов (209 суток и более) |
25,09 | Т25 |
|
≤ 5000 часов (208 суток и менее) |
21,59 | Т19 |
Т-обозначение трубчатого материала.
Расчет толщины тепловой изоляции по заданной температуре на поверхности изоляции.
Исходные данные
- Теплоноситель: вода
- tm = 60 ˚С – температура теплоносителя в трубопроводе;
- tо = 25 ˚С –температура в помещении торгового центра.
Согласно СП 61.13330.2012 пункт 6.7.1.: для изолируемых поверхностей, расположенных в рабочей или обслуживаемой зонах помещений и содержащих вещества с температурой 150˚С и ниже, температуру на поверхности тепловой изоляции следует принимать не более 40 ˚С.
| Диаметр стального трубопровода, мм | Температура на поверхности изоляции, не более ˚С | Расчетная толщина изоляции РУ-ФЛЕКС СТ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ, мм |
|---|---|---|---|
| 57 | 40 | 4,18 | Т9 |
| 76 | 4,24 | Т9 |
| Диаметр стального трубопровода, мм | Температура на поверхности изоляции, не более ˚С | Расчетная толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм |
|---|---|---|---|
| 57 | 40 | 6,89 | Т9 |
| 76 | 7,05 | Т9 |
Т-обозначение трубчатого материала.
Расчет толщины изоляции с целью предотвращения конденсации влаги из окружающего воздуха на покровном слое тепловой изоляции
Исходные данные
- Теплоноситель: вода
- tm = +5 ˚С – температура теплоносителя в трубопроводе;
- tо = +20 ˚С – температура в помещении торгового центра;
- φ = 65 % — относительная влажность в помещении торгового центра.
В зданиях, предназначенных для постоянного пребывания, температура теплоносителя не превышает 110 С°. В соответствии с СП 61.13330.2012 применение теплоизоляционных материалов с группой горючести Г3 и Г4 не допускается предусматривать для оборудования и трубопроводов.
Техническая изоляция РУ-ФЛЕКС СТ имеет группу горючести Г1, а диапазон рабочих температур составляет от – 200 до + 110 С°, что полностью соответствует требованиям нормативных документов и сводам правил по применению технической изоляции в жилых зданиях
| Диаметр стального трубопровода, мм | Расчетная толщина изоляции РУ-ФЛЕКС СТ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ, мм |
|---|---|---|
| 33,5 | 5,11 | Т6 |
| 89 | 5,49 | |
| 159 | 5,62 | Р9/(Т9, Р6, Р6 ) |
| 219 | 5,67 |
| Диаметр стального трубопровода, мм | Расчетная толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм |
|---|---|---|
| 33,5 | 7,01 | Т9 |
| 89 | 7,68 | |
| 159 | 7,93 | Р9 / Т9 |
Какие задачи решает РУ-ФЛЕКС
Предотвращение конденсата
Закрытая пористая структура материала исключает проникновение пара и влаги к холодным стенкам труб.
Снижение теплопотерь
Низкий коэффициент теплопроводности гарантирует высокий КПД систем отопления.
Защита от коррозии под изоляцией
Отсутствие влаги на поверхности металла исключает образование очагов коррозии.
Поддержание температуры носителя
Стабильное сохранение температуры транспортируемого вещества на протяжении всего контура.
Безопасная температура поверхности
Снижение температуры на внешнем слое изоляции трубопровода до регламентированных СНиП значений.
Снижение шума и защита
Звукоизоляционные свойства гасят высокочастотные вибрации и гул от движения жидкостей и газов.
Почему проектировщики и заказчики
выбирают РУ-ФЛЕКС
Рекомендуемые материалы РУ-ФЛЕКС
Связаться с нами
Оставьте контактные данные — менеджер свяжется с вами в течение часа.
Вопрос-ответ
Как учесть ночное снижение водоразбора в коммерческом здании?
Проектировщик рассматривает характерные режимы работы системы и окружающего воздуха. Для холодных линий проверяют неблагоприятное сочетание температуры и влажности, включая периоды малого расхода.
Нужна ли изоляция труб в подземной парковке?
Необходимость и толщину определяют по температуре воды и воздуха, влажности, требованиям к теплопотерям и конденсату. Также оценивают риск механического воздействия и необходимость покрытия.
Как оформить проход водопровода через противопожарную преграду?
Узел проходки задаёт проект с учётом требований пожарной безопасности. Теплоизоляцию сопрягают с предусмотренным решением, не заменяя ею материалы и элементы самой проходки.
Можно ли заменить повреждённый участок без демонтажа всей линии?
При локальном доступном повреждении участок можно восстановить совместимым материалом, обеспечив расчётную толщину и герметичные стыки. Причину повреждения необходимо устранить до ремонта.
Что включить в акт осмотра водопроводной изоляции?
Фиксируют соответствие материала и толщины проекту, состояние швов, фасонных элементов, креплений, проходок и покрытия, а также отсутствие открытых или повреждённых участков.
Подбор и применение теплоизоляции РУ-ФЛЕКС

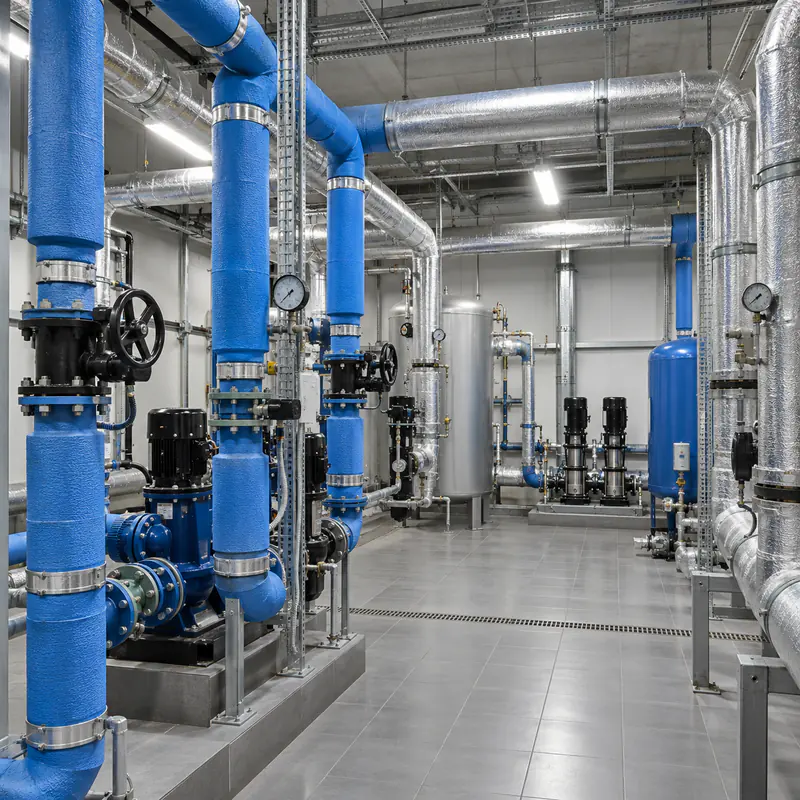

Трубопроводы водоснабжения коммерческого объекта проходят через технические помещения, парковки, шахты и обслуживаемые зоны. Температура и влажность на этих участках различаются. Для холодной воды изоляцию рассчитывают по условию предотвращения конденсата, для горячей — по допустимым теплопотерям или температуре наружной поверхности.
В решениях для водоснабжения представлены РУ-ФЛЕКС СТ и СТ ПРОМ АЛЮ. Трубку подбирают по наружному диаметру трубы, толщину — по расчёту. Защитное исполнение выбирают там, где этого требуют условия размещения и возможные механические воздействия. Характеристики изделия с покрытием проверяют отдельно: допустимая температура базовой изоляции не определяет автоматически диапазон готового изделия.
Расчёт учитывает температуру воды и окружающего воздуха, относительную влажность и условия прокладки. При изменении исходных параметров прежнюю толщину необходимо проверить заново. На смонтированных трубах возможен монтаж методом разрезания и склеивания; соединяемые поверхности должны быть чистыми и сухими. Торцевые швы, отводы и тройники выполняют по инструкции РУ-ФЛЕКС с применением подходящего клея. Система остаётся отключённой во время работ и до окончания предусмотренной выдержки.
